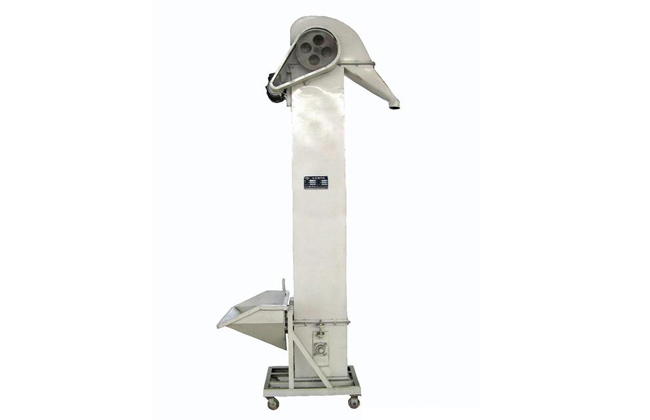

選擇材質碳鋼不銹鋼
鏈條斗式提升機試機視頻
鏈條式提升機視頻

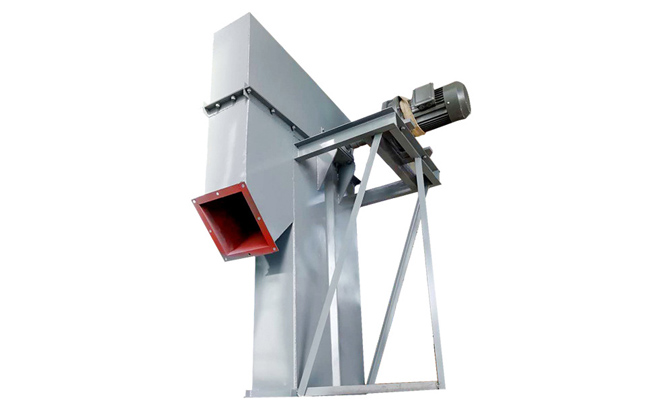

板鏈斗式提升機提升銅屑

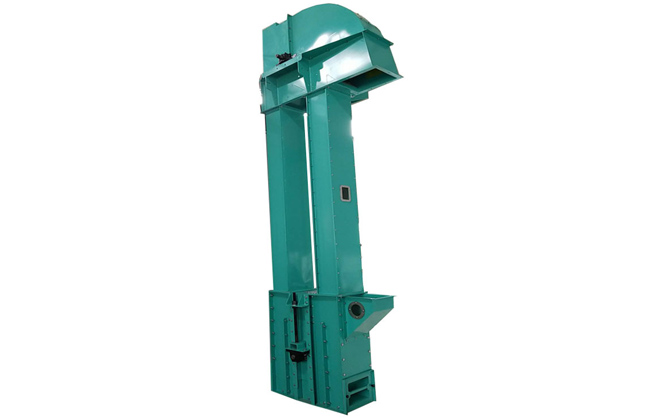

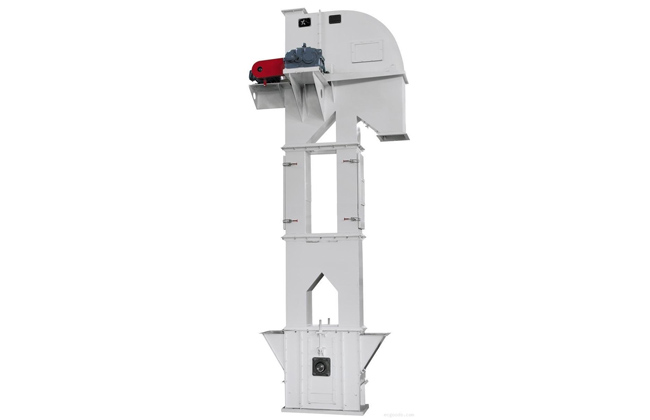

環鏈斗式提升機提升化肥

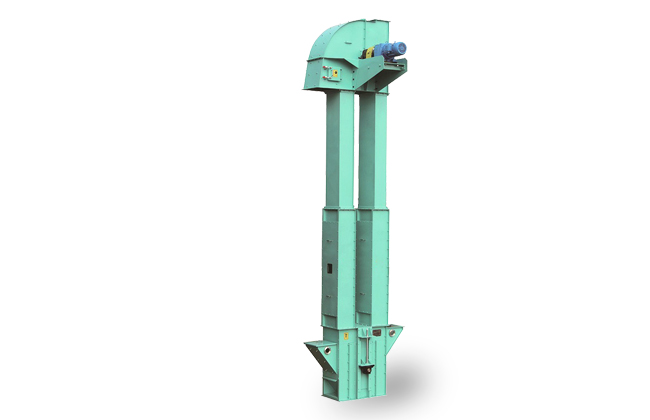

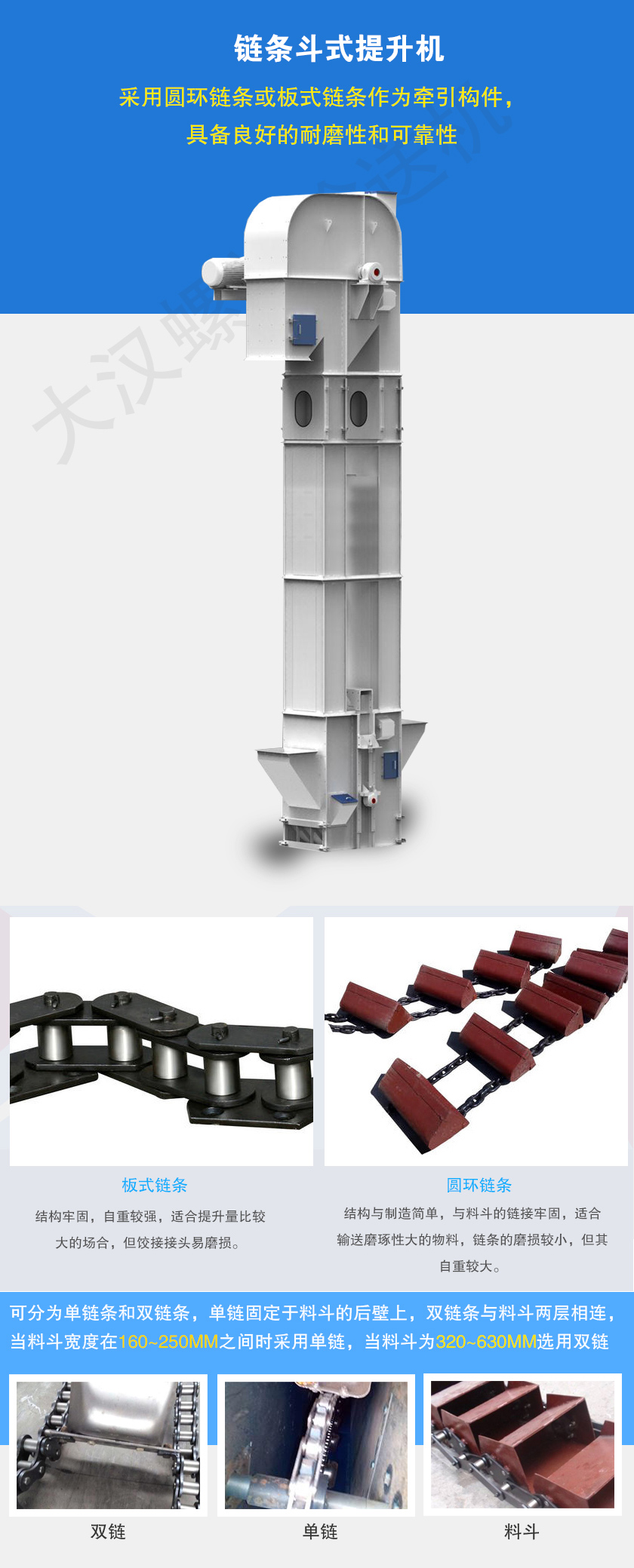

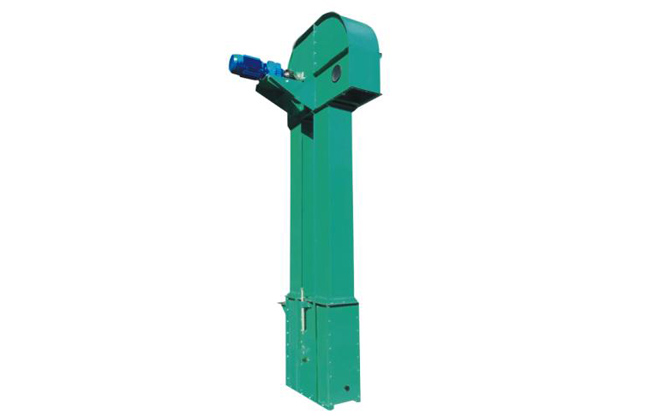

鏈條斗式提升機簡稱鏈條式提升機，主要采用圓環鏈條或板式鏈條作為牽引構件，具備良好的耐磨性和可靠性，鏈條斗式提升機可分為單鏈條和雙鏈條，單鏈固定于料斗的后壁上，雙鏈條與料斗兩層相連，當料斗寬度在160~250mm之間時采用單鏈，當料斗為320~630mm選用雙鏈。

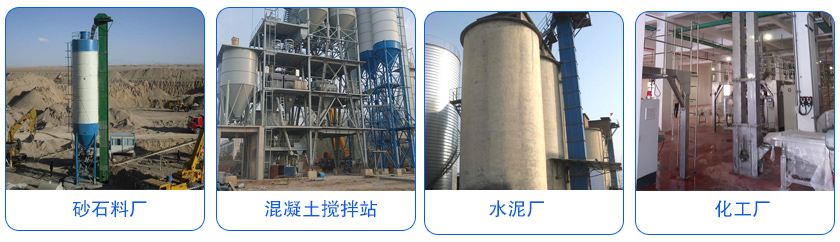

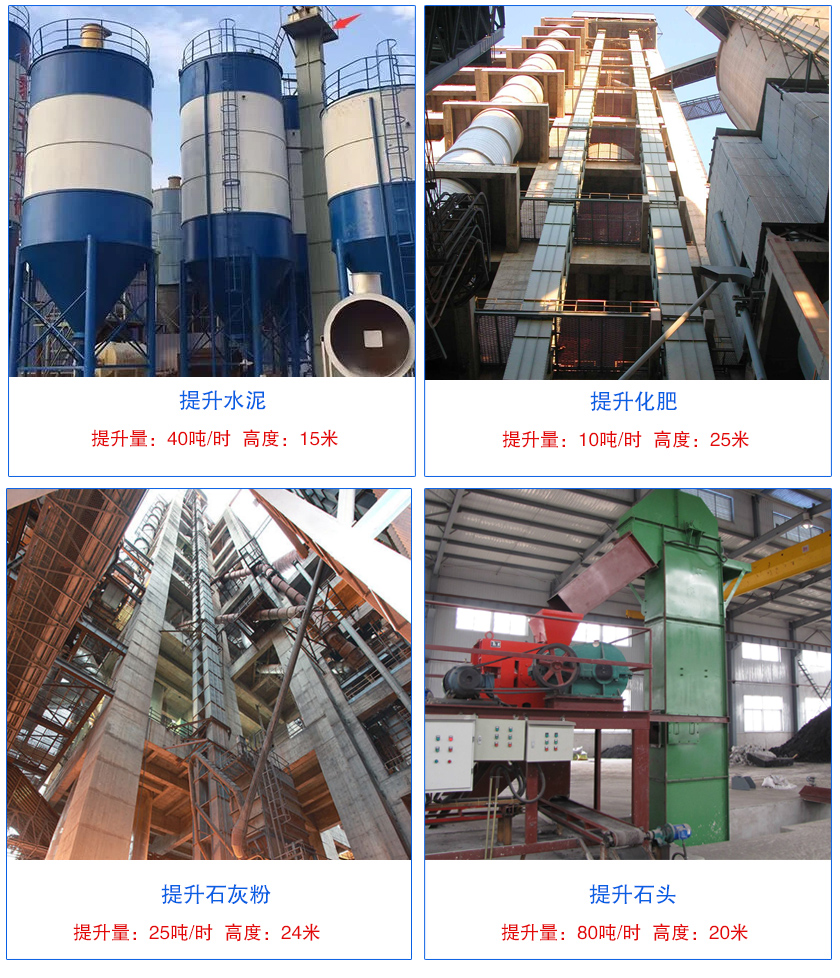

鏈條斗式提升機主要用于糧食、冶金、化工、煤炭、建材、醫藥等行業，用于從地出向高處輸送粉狀、粒狀或小塊狀物料，如：水泥、石灰石、石膏、塊煤、焦炭等，輸送物料溫度≤250℃。

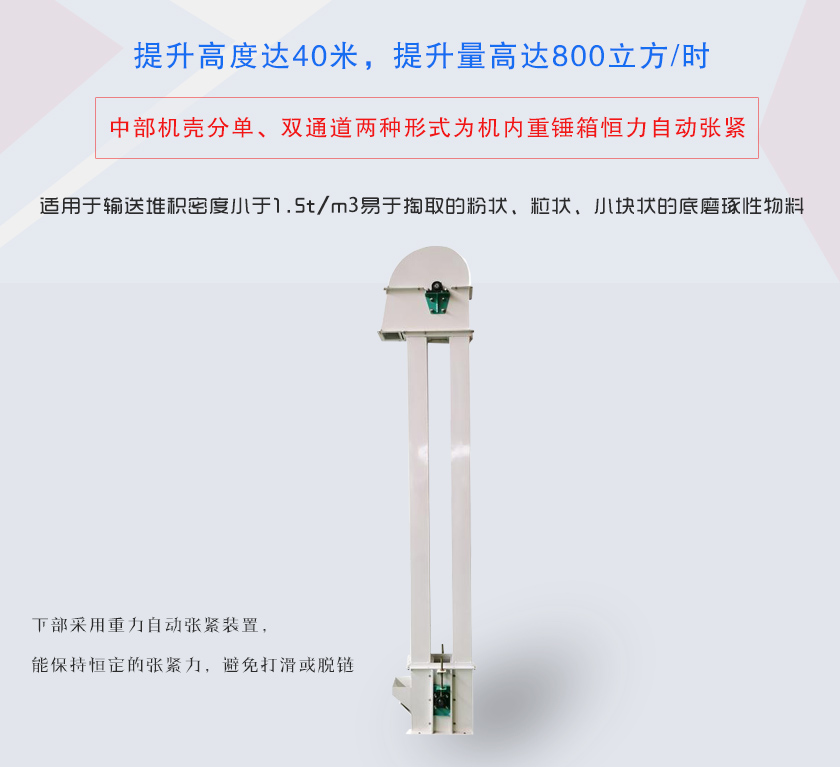

1、可提升至40米，每小時提升量高達800立方；
2、鏈速低，幾乎無回料現象；
3、整機為密封輸送，環境污染少；
4、機殼經折邊和中間壓筋，再經由焊接，整機剛性好，易損件少。

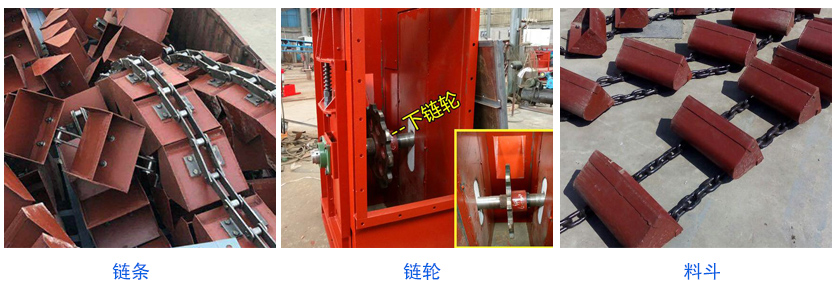

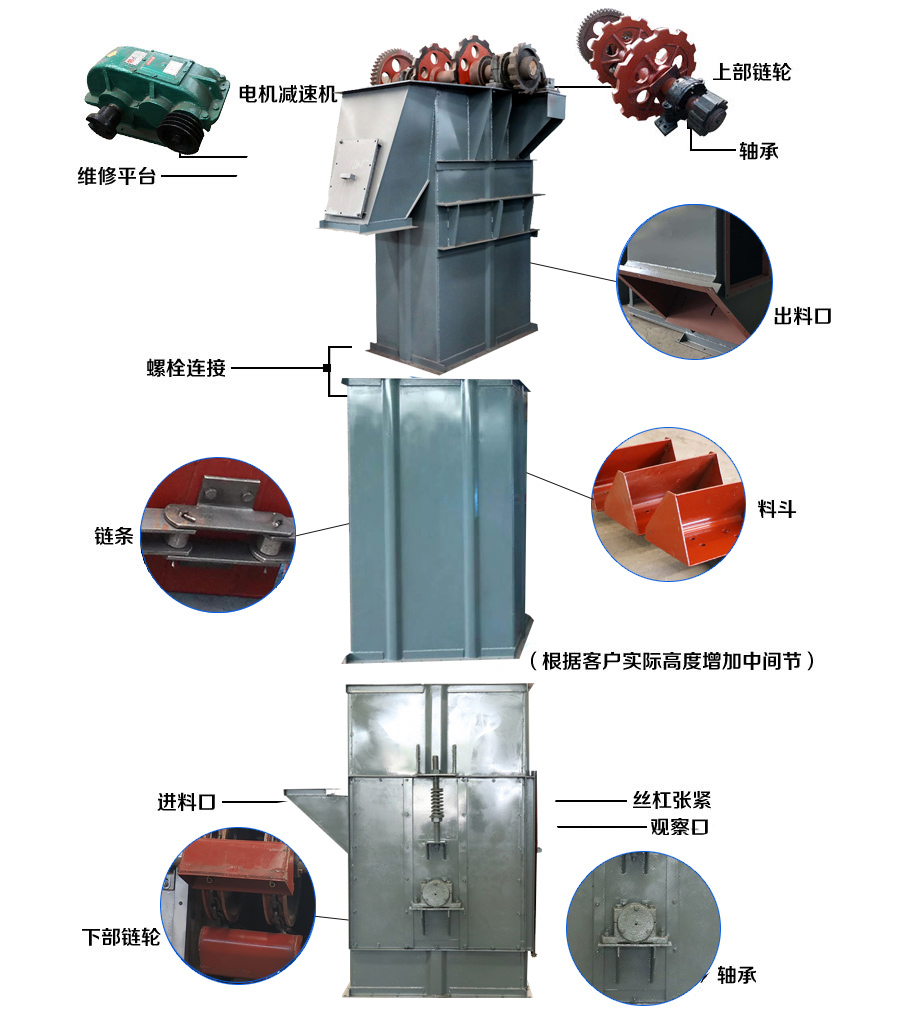

鏈條斗式提升機主要由上部殼體、驅動鏈輪、驅動裝置、出料裝置和逆止器組成。
驅動裝置：一般為Y系列電機配能帶逆止器的減速機，如ZLY、ZSY、DCY（DCYK）、ZJY等硬齒面減速機。在電機功率超過18.5KW以上時，一般都配有液力偶合器，使起動更平穩。
驅動鏈輪：鏈條的驅動主要是依靠壓緊鏈輪來調節；
逆止器：防止提升機承載過重。

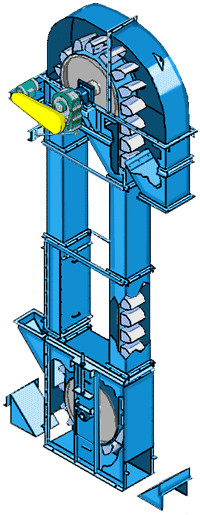

鏈條斗式提升機啟動后，電動機產生動力通過聯軸器將需要的動力傳遞減速器上，小鏈輪帶大鏈輪，從而帶動整機運動，物料從較低位的進料斗隨著輸送帶或鏈提升到一定高度后被拋灑出去，從而完成對物料的輸送提升任務。
| 型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
| 料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 輸送量（m3/h） | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
| 斗容（L） | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
| 斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速（m/s） | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
| 型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 輸送量（m3/h） | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 斗容（L） | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 斗速（m/s） | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大塊 | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||
1、卸下上部殼體，在可能的頂點吊起兩條鏈。
2、舉起被動軸并卸下吊斗及相應的吊鉤。
3、從提升機上取下鏈以相反的順序，重復上述過程把已換好的鏈在地面上安裝并在吊斗旁展開。
4、為防止危險和麻煩，要確保在安裝一個吊斗時鏈不移動。
5、傳動帶張力用減速箱張緊器來實現，減速箱備有注油、排油和油量塞。軸承軸承座分為：驅動軸和腳軸，都備有潤滑脂嘴。或是裝有“長壽命潤滑”軸承。
問鏈條式提升機怎樣調？
答調節輪轉動連接于提升機座體的外側壁上，且與調節長孔相鄰；調節輪為蝸輪，其軸線與從動軸的軸線平行；調節輪與通過軸承轉動連接于提升機座體外側壁上的蝸桿嚙合；蝸桿與安裝于提升機座體外側壁上的電機傳動連接。
問鏈條斗式提升機鏈條接法
答安裝時在料斗的兩側平行擺好板鏈鏈條，在斗式提升機料斗的左右兩側分別用螺栓把鏈條和料斗逐個螺緊即可。
問環鏈，板鏈和膠帶三種斗式提升機的區別？
答①環鏈的結構和制造比較簡單，與料斗的鏈接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。②板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但交接壯舉易被磨損。③膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60℃，鋼繩膠帶允許物料溫度達80℃，耐熱膠帶允許物料溫度達120℃，環鏈、板鏈輸送物料的溫度可達250℃。
問斗式提升機鏈條擺動幅度大什么原因？
答①由于長時間運轉，鏈條、頭輪、尾輪齒輪等可能會出現一定程度的磨損，鏈條出現松動，應調節拉緊螺栓，將鏈條拉緊。②物料灑落在頭輪或尾輪上，造成頭輪及尾輪被物料覆蓋，在提升過程中，甚至出現齒輪打滑加劇齒輪的磨損，應檢查頭輪及尾輪部位的受損情況，及時清理頭輪和尾輪上附著的物料，如果出現斷齒及時進行更換，避免影響設備運轉。③頭輪和尾輪不在一條中心線上，造成鏈條在運行過程中偏離，鏈條一邊磨損嚴重，長時間使用以后鏈條容易損壞出現斷裂。對斗式提升機頭輪和尾輪的位置進行調整，找準中線，然后重新試運行。
