無軸螺旋輸送機

產品介紹

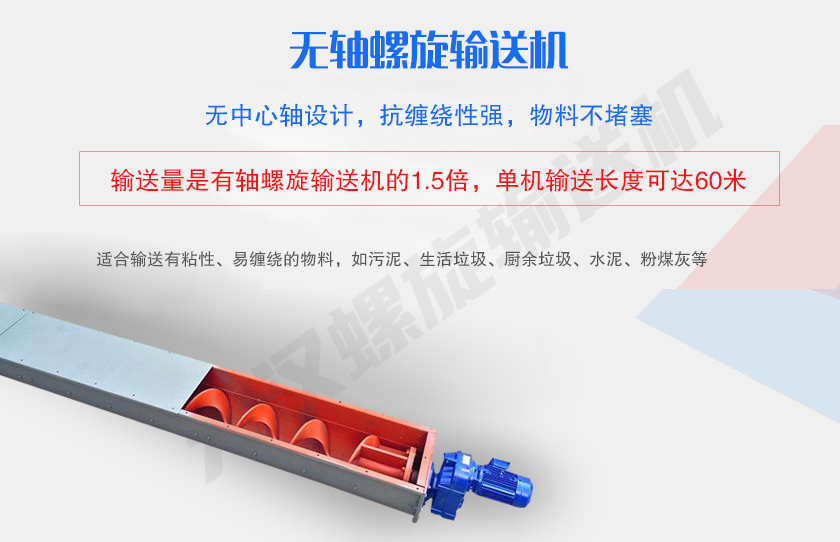

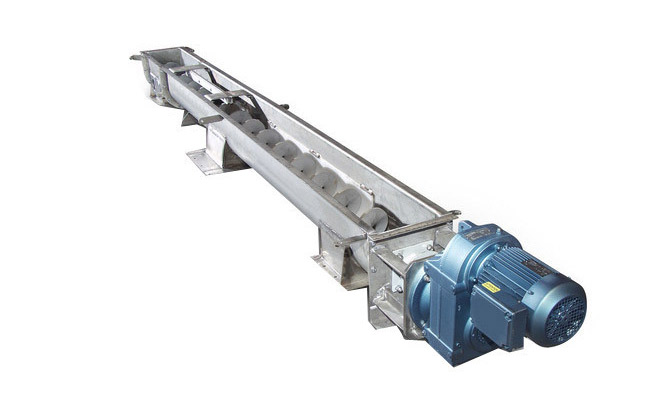

無軸螺旋輸送機采用了無中心軸設計，物料輸送更加順暢，有效防止堵塞和纏繞物的影響，非常適合粘性、含水量高、帶狀等易于纏繞的物料。無軸螺旋輸送機一般為水平布置，也可以傾斜放置，但是傾斜角度不會超過45°。

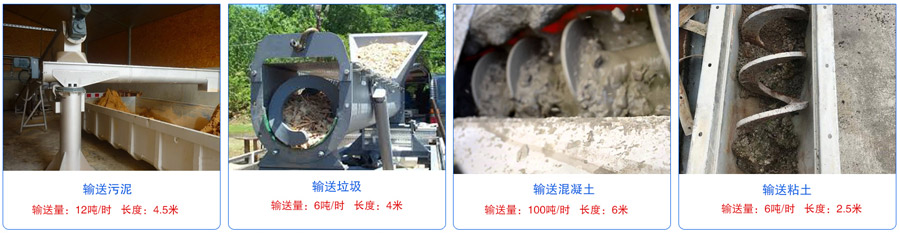

輸送污泥

輸送濕粘土

無軸螺旋輸送機采用高強度耐磨鋼、不銹鋼或碳鋼制成的螺旋葉片進行物料輸送。無軸設計增加了輸送容積，葉片可以在一定程度上彎曲，適應復雜的輸送路徑，靈活性強。此外，無中心軸減少了堵塞和磨損，清理和維護更為簡便，降低了停機時間和維護成本。

無軸螺旋輸送機分類

無軸螺旋輸送機，又稱無心螺旋輸送機，因其結構簡單、易于維護而廣泛應用。根據型號和材質，無軸螺旋輸送機可分為以下幾類：

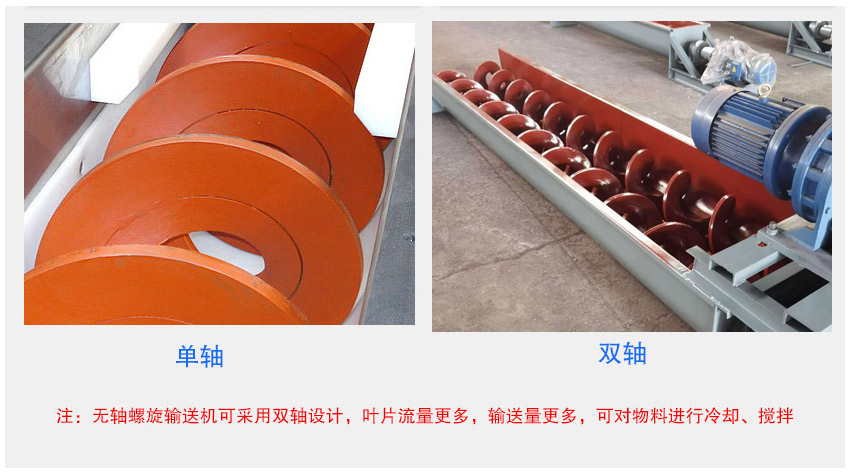

型號分類

單無軸螺旋輸送機——由1個螺旋體組成，不具備混合、攪拌功能。

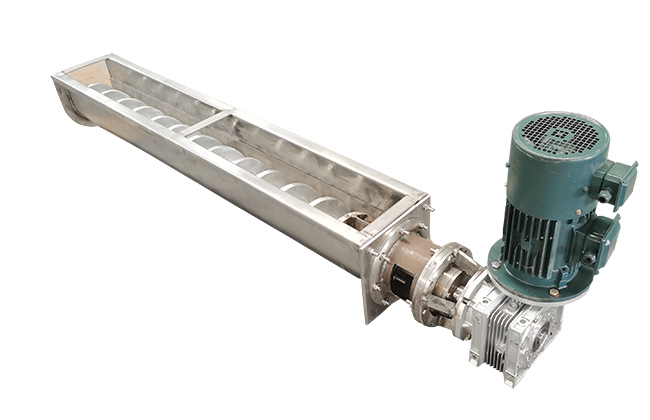

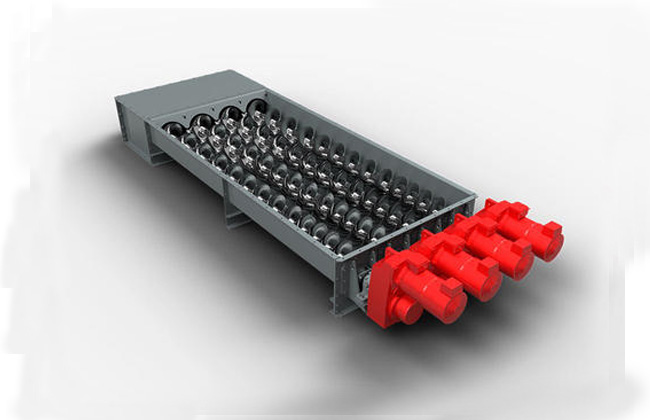

雙無軸螺旋輸送機——由兩個螺旋體組成，螺旋葉片的旋向向反，避免卡料，輸送量為單螺旋的１.５-２倍，可同時具備輸送、混合、攪拌功能。

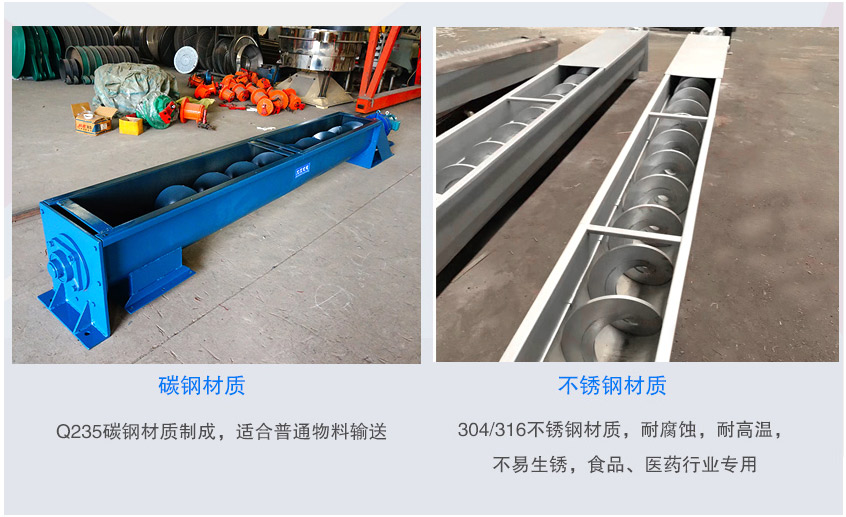

材質分類

碳鋼無軸螺旋輸送機——Q235碳鋼材質制成，適合普通物料輸送。

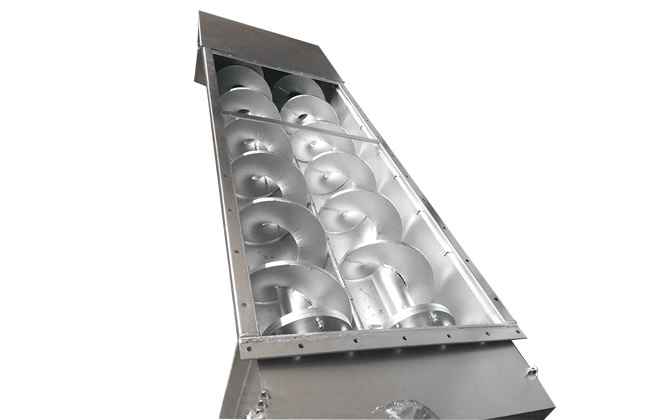

不銹鋼無軸螺旋輸送機——304/316不銹鋼材質，耐腐蝕，耐高溫，不易生銹，食品、醫藥行業專用。

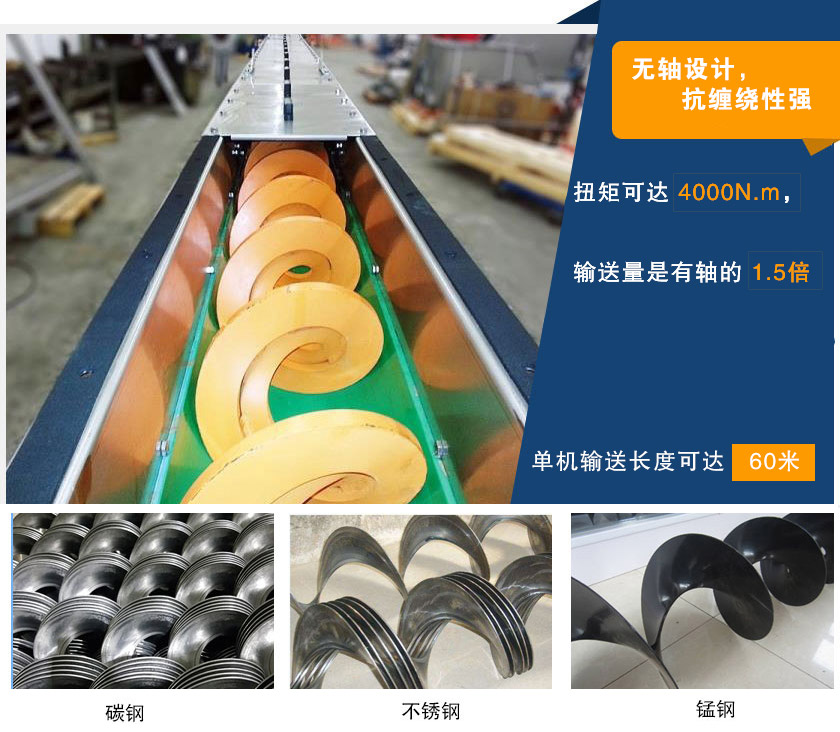

突出優勢

無軸螺旋輸送機憑借其獨特的結構和工作原理，在物料輸送領域展現出諸多優勢，使其成為眾多行業的選擇，下面是其優點的詳細介紹：

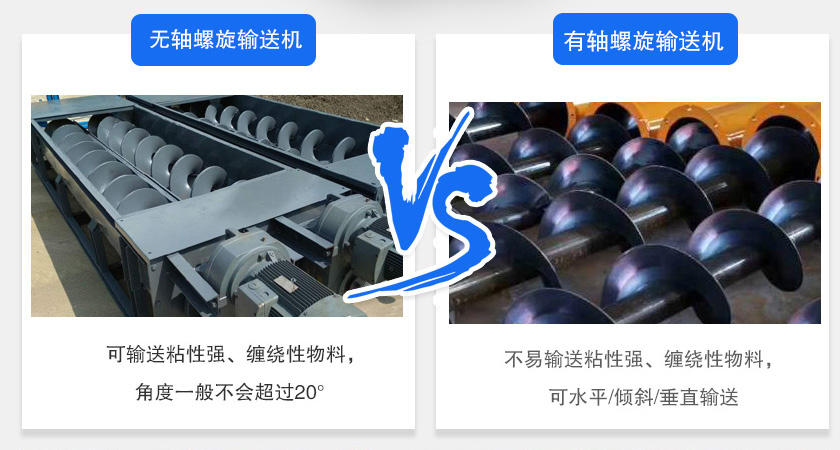

抗纏繞性強： 與有軸螺旋輸送機相比，無軸螺旋輸送機沒有中間軸承，對于輸送帶狀、黏稠物料、易纏繞物料有特殊的優越性，能避免物料堵塞。

輸送量大：無軸螺旋輸送機扭距可達4000N/m，相比有軸螺旋輸送機扭矩更大，輸送量是有軸的1.5倍。

輸送距離長：單機輸送長度可達60米，無軸螺旋輸送機可以實現更長的輸送距離，并可根據用戶需要采用多級串聯式安裝。

密封性好：帶有適當墊圈的槽蓋可實現無味操作并形成屏障，防止任何大氣介質進入系統。可保證環境衛生和所送物料不受污染、無異味外泄、保證了輸送環境的衛生。

能機動工作：靈活的加料方式，可單點或多點加料，能實現既可下方出料，又可端頭出料的效果，適用于多種生產場景，提高了生產效率和靈活性。

使用壽命長：采用特制塑料板或橡膠板或鑄石板，避免了葉片與殼體的直接摩擦，耐磨損性好，延長了設備的使用壽命，降低了維修成本，提高了生產效益。

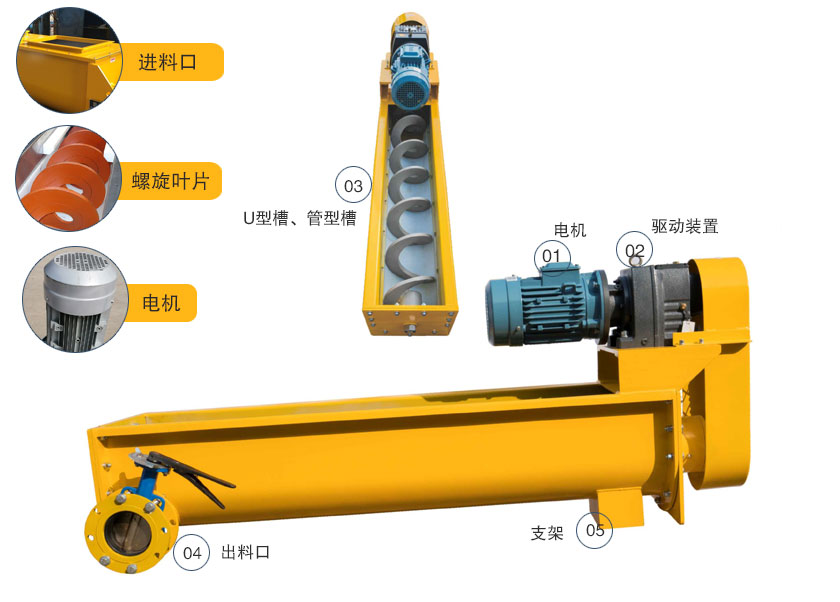

結構組成

無軸螺旋輸送機結構簡單，主要由以下部件組成：

傳動裝置: 采用擺線針輪減速機或硬齒面軸裝齒輪減速機。電機通常安裝在減速機的一側，通過聯軸器連接到減速機。驅動裝置應盡量設置在物料出口處。驅動裝置的防護等級一般為IP65。

推力軸承: 安裝在機頭處，用于承受物料輸送過程中產生的軸向力，防止螺旋體向后滑動。推力軸承的工作壽命不低于100000小時，確保長期穩定運行。

外殼: 外殼通常為U型或O型，可以根據需要選擇合適的形狀。外殼頂部設有防雨罩，防止雨水進入機體內部。外殼材質通常為不銹鋼或碳鋼，根據輸送物料的性質選擇合適的材質。

無軸螺旋體: 無軸螺旋體材質通常為不銹鋼或碳鋼，螺旋葉片厚度不小于20mm，確保足夠的強度和耐用性。螺旋片片高不小于80mm，可以有效地將物料輸送至目的地。

襯板: 襯板安裝在螺旋體的外側，用于防止物料與螺旋體之間的摩擦磨損。襯板材質通常為耐磨塑料板、橡膠板或澆鑄石板等。襯板的使用壽命一般保證2年以上，可定期更換。

進出料口: 進出料口通常為方形或圓形，可以根據需要選擇合適的形狀。進出料口的位置由用戶根據實際情況確定。

工作原理

無軸螺旋輸送機是通過電動機帶動擺線減速機運轉的，靠機械密封軸與無軸螺旋體上的連接盤傳動而使螺旋旋轉工作，當污泥排到U形槽上部的進料口后，即通過螺旋傳動使污泥由U 形槽下部的出料口排出。

無軸螺旋輸送機工作原理

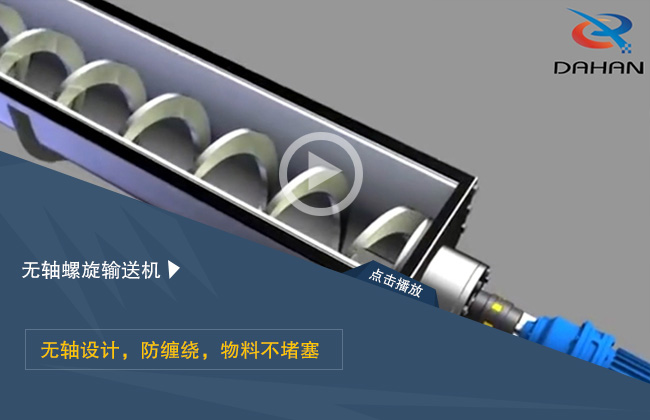

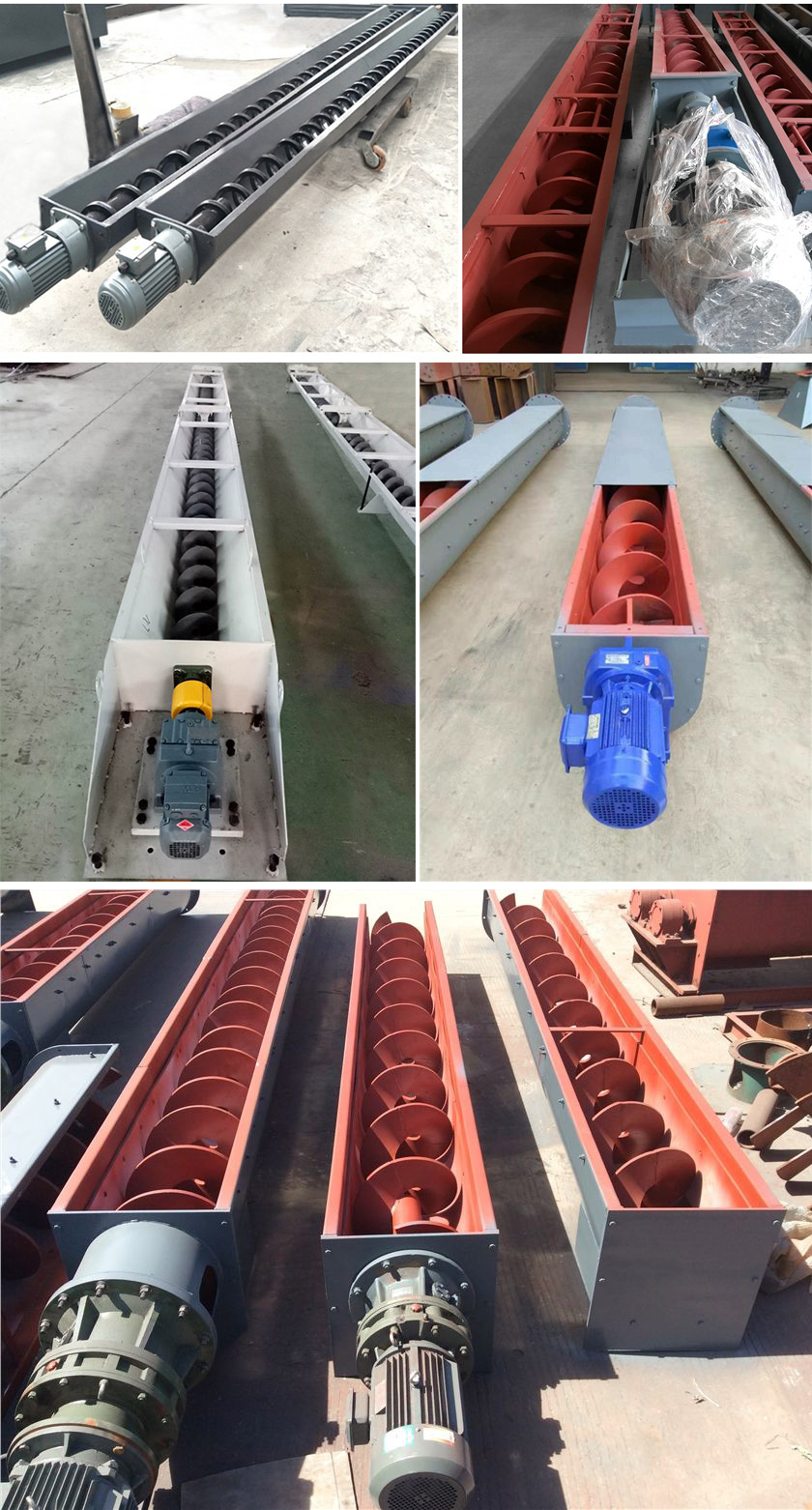

圖片展示

無軸螺旋輸送機型號及參數

名稱型號			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋體直徑(mm)			150	184	237	284	365	470
外殼管直徑(mm)			180	219	273	351	402	500
允許工作角度( α )			0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °
較大輸送長度(m)			12	13	16	18	22	25
較大輸送能力(t/h)			2.4	7	9	13	18	28
電機	型號	L ≤ 7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率kW		1.5	2.2	3	5.5	11	11
	型號	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率kW		2.2	3	4	7.5	15	15

不同角度的無軸螺旋輸送機輸送量

螺旋體的安裝		10°	15°	20°	25°	30°
輸送量占水平時的百分比		80%	70%	60%	50%	40%

上述無軸螺旋輸送機表內數值為輸送半流質物料情況下的輸送量，當輸送顆粒狀、松散物料、污泥等有一定堆積性的物料時，表中的數值應增大10%-20%。

表內數值為轉速n=30r/min時的輸送量，當采用耐磨性較好的襯板時，速度依直徑大小可增加20%-100%，相應地輸送量也增大20%-100%。

行業應用

無軸螺旋輸送機采用無軸設計，用于處理城市固體廢物、篩分物和漂浮物、脫水、濃縮或調節的污泥、包裝食品、奶油或糊狀物，以及肉類、魚類、水果和蔬菜加工過程中產生的廢物。主要應用領域有：廢水處理、糖廠廢料、魚類工業、固體廢物處理、水果和蔬菜加工廠、飲料工業、紙漿和造紙、化學工業、一般食品工業、肉類加工廠、屠宰場/屠宰場、餐廳、食堂和一般餐飲。

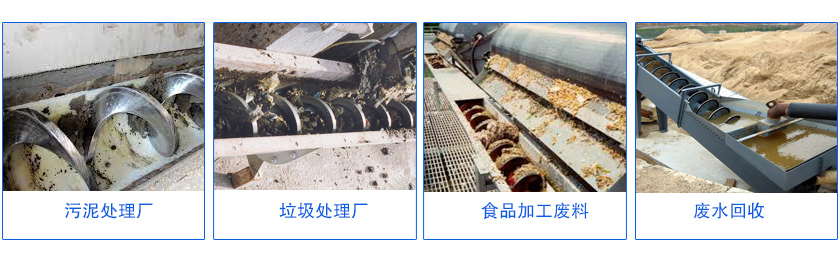

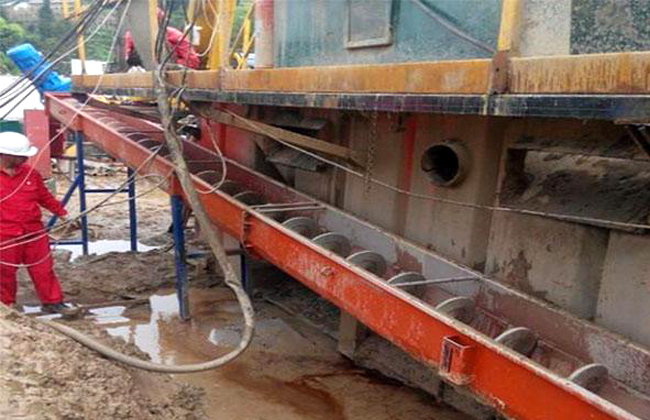

客戶案例

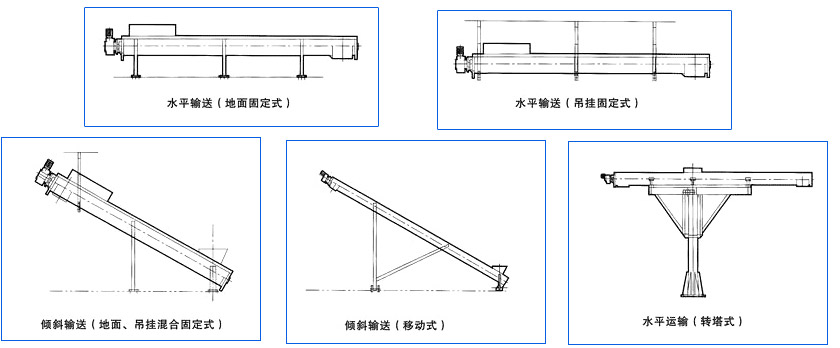

無軸螺旋輸送機安裝

安裝方式：本公司根據需要可提供吊掛式；地面、吊掛混合式；移動式以及可繞進料口軸線回轉式、轉塔式。

模擬安裝現場

關于廠家

新鄉市大漢振動機械有限公司有12年制作設計工作經驗，生產的無軸螺旋輸送機型號全，質保2年，定做快，免費選型，可提供圖紙參數。無軸螺旋輸送機價格便宜，出廠價、批發價。
