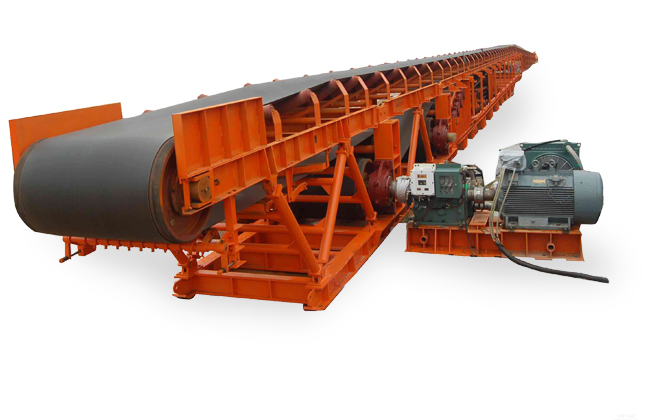

煤礦用皮帶輸送機

產品介紹

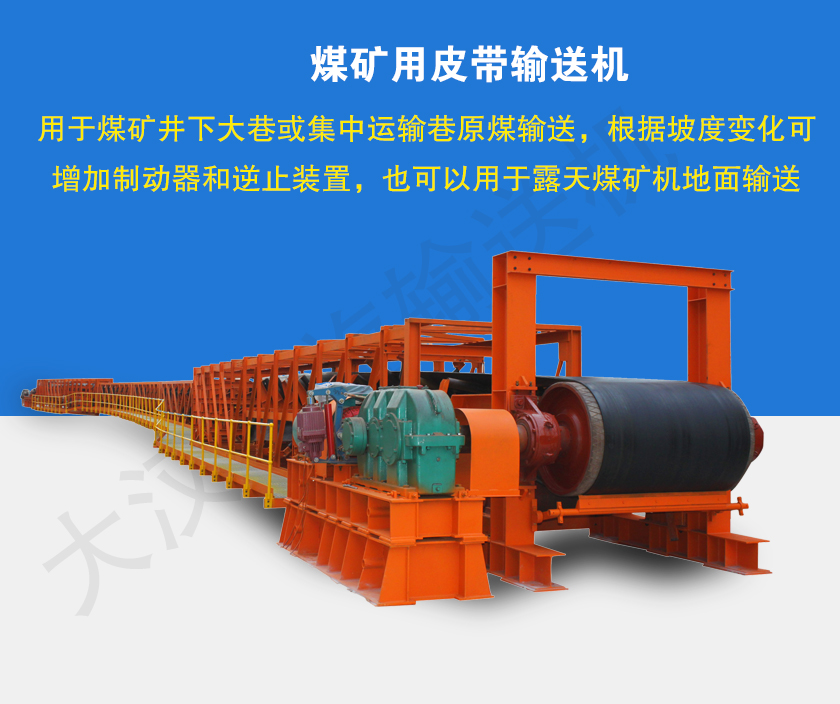

煤礦用皮帶輸送機主要用于煤炭開材、生產、輸送、加工過程中使用的一種皮帶輸送機，主要用于煤礦井下大巷或集中運輸巷原煤輸送，根據坡度變化可增加制動器和逆止裝置，也可以用于露天煤礦機地面輸送。

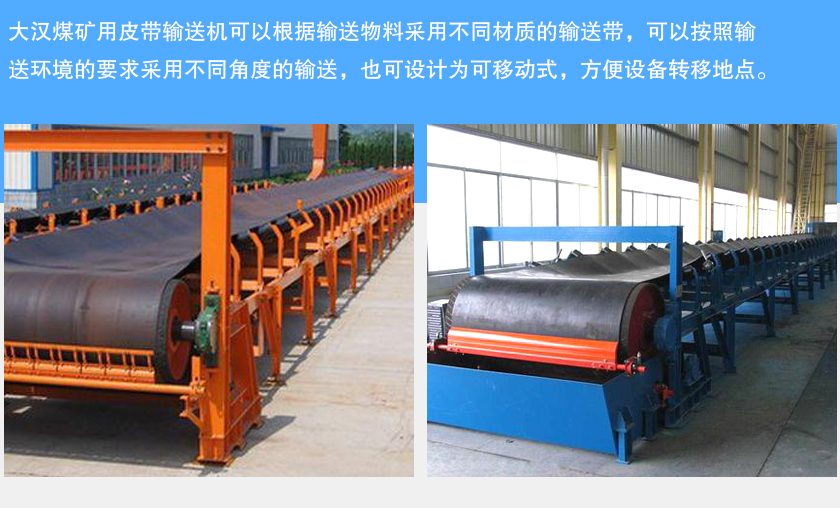

大漢煤礦用皮帶輸送機可以根據輸送物料采用不同材質的輸送帶，可以按照輸送環境的要求采用不同角度的輸送，也可設計為可移動式，方便設備轉移地點。

應用行業

煤礦用皮帶輸送機主要用于煤炭、冶金、化工、水電、交通行業輸送，工作環境溫度一般在-10°C--+40°C之間，要求物料溫度不超過70°C；耐熱橡膠帶可輸送120°C一下的高溫物料。

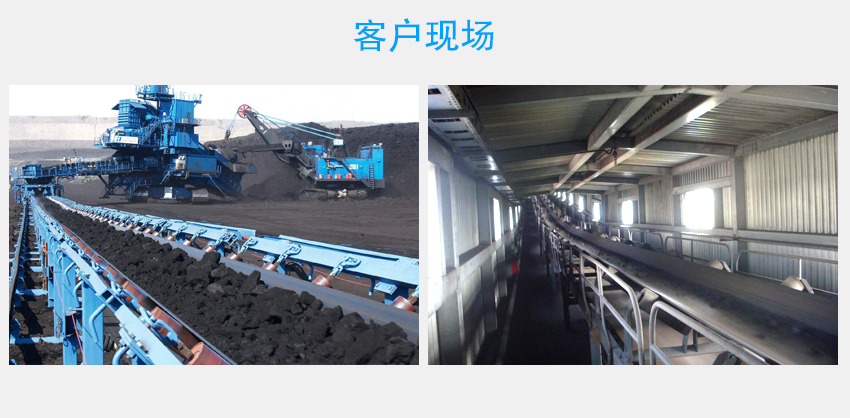

現場視頻

突出優勢

1、每小時可以輸送300噸煤炭等物料，可以輸送至203米；

2、設置溫度保護、煙霧保護、防滑保護、堆煤保護、防跑偏裝置，操作安全；

3、可以按照現場情況采用不同角度設計，滿足不同行業的輸送要求；

4、承載能力強，可以應對復雜的工作環境。

細節與結構

煤礦用皮帶輸送機主要由機架、托輥、輸送帶、滾筒、張緊裝置、傳動裝置等部分組成，還配置有防跑偏、防打滑裝置。

機架：由頭架、尾架、中間架機支腿、拉緊裝置加、驅動裝置架組成，機架采用板材經過鋼材噴丸處理。

托輥：主要由槽形托輥、平行托輥、調心托輥、緩沖托輥4種。

滾筒：按照生產工藝不同有鋼板焊接結構和鑄鋼結構。

張緊裝置：使輸送帶產生一定的預張力，避免輸送帶打滑。

驅動裝置：電機和減速機組成。

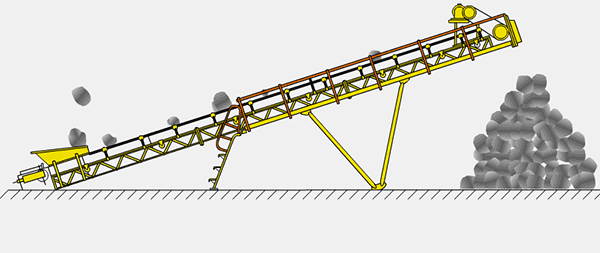

工作原理

煤礦用皮帶輸送機啟動后，電動機帶動兩端的傳動滾筒，帶動皮帶移動，而托架上多個托輥也是隨著皮帶的移動而轉動的，這樣皮帶圍繞著托架做周轉的，而物料從皮帶機的一端落上皮帶，從另一端落下。

技術參數

膠帶寬度 (mm)	輸送長度(m) 功率(kw)			輸送速度 (m/s)	輸送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000
