礦用振動給料機

礦用振動給料機視頻

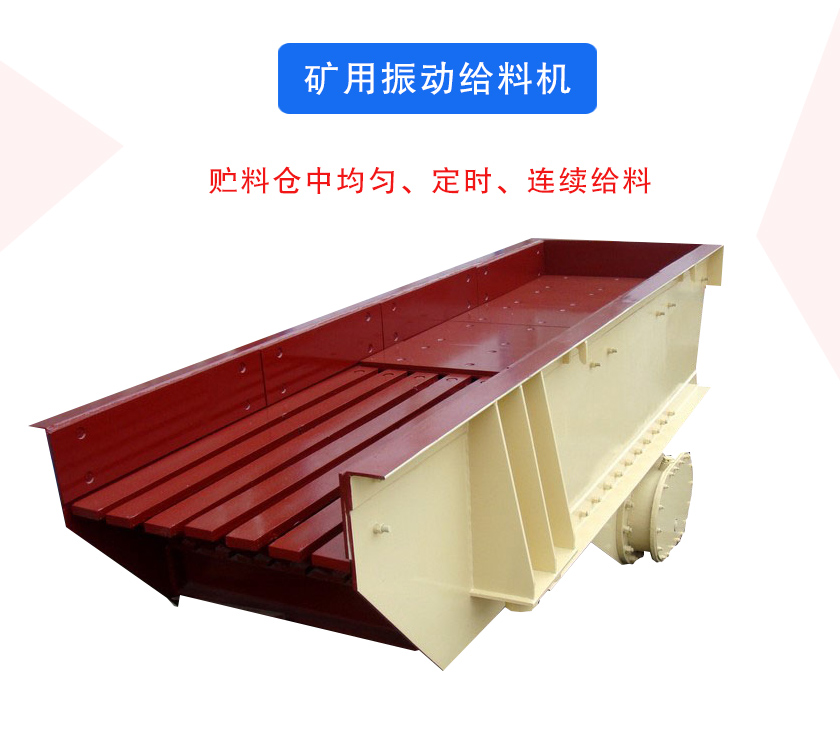

產品介紹

礦用振動給料機是用于煤礦行業將物料從貯料倉中均勻、定時、連續地給到受料裝置中去的一種設備，礦用振動給料機一般安裝在礦倉底部,將大塊礦石給料至破碎機,同時將篩下碎石送至儲料倉或下一道工序。

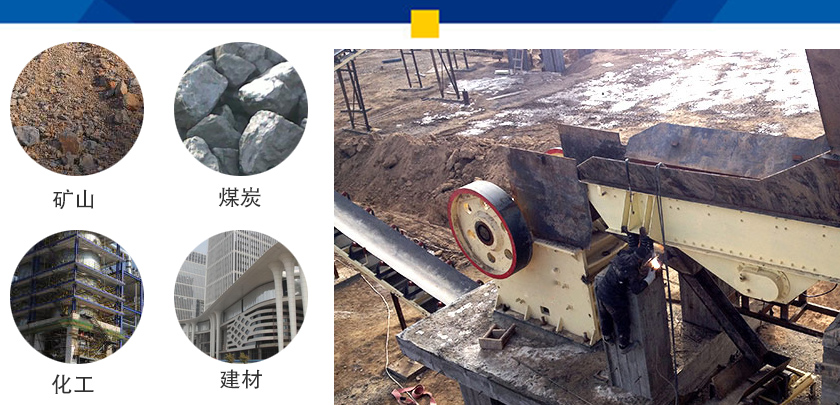

行業應用

礦用振動給料機廣泛應用在礦山、煤炭、化工、建材等行業中，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量的給到受料裝置中去，在砂石破碎生產線和飼料機械連續均勻的喂料，并對物料進行粗篩分。

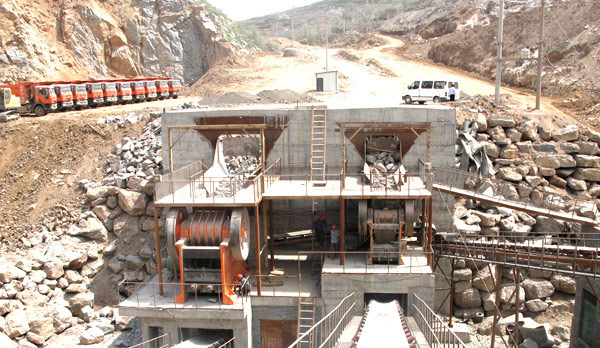

現場視頻

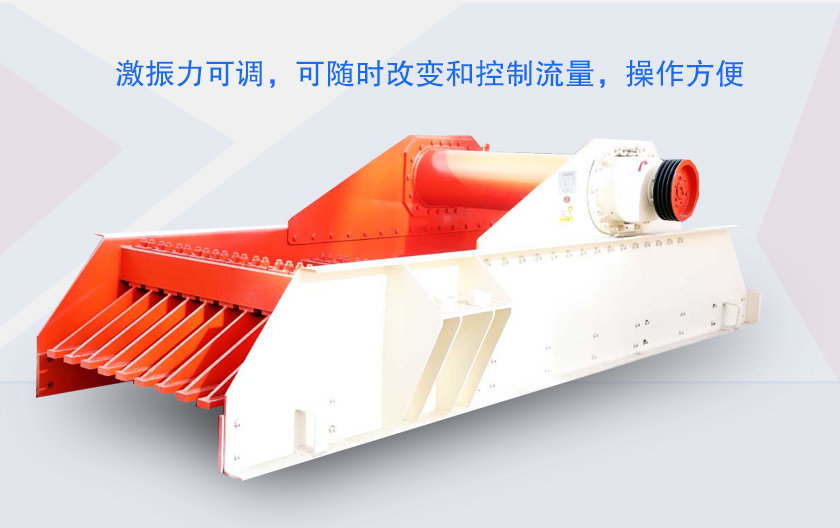

突出優勢

1、振動電機為激振源，噪聲低、耗電小、調節性能好，無沖料現象。

2、給料能力強、效率高，保證設備連續、穩定的運轉。

3、激振力可調，可隨時改變和控制流量，操作方便。

4、結構簡單，運行可靠，調節安裝方便，重量輕，體積小，維護保養方便。

5、采用封閉式的機身結構，可防止粉塵污染。

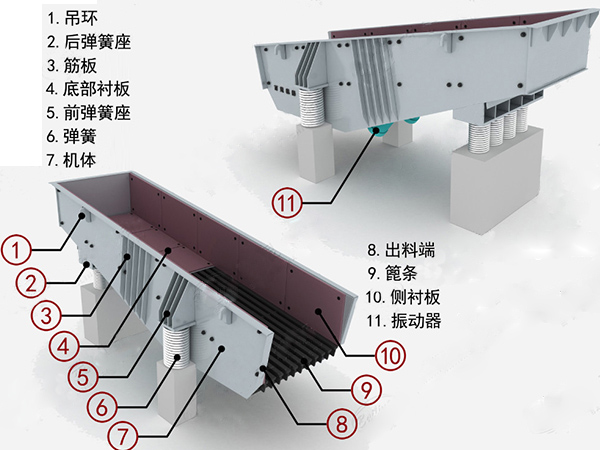

結構與細節

礦用振動給料機主要由振動機架、振動電動機、彈簧、支承座及耐磨襯板等組成。由于振動電動機的啟動，使機架在支承彈簧上作強制振動，物料則以此振動為動力，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。

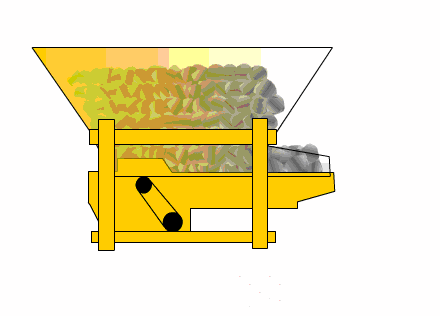

工作原理

礦用振動給料機主要由一對性能參數相同的振動電機為激振源，當兩臺振動電機以相同的角速度作反向運轉時，其偏心塊所產生的慣性力在特定的相位重復疊加或抵消。從而產生巨大的合成激振動力，使機體在支承彈簧上作強制振動，并以此振動為動力，帶動物料在料槽上作滑動及拋擲運動，從而使物料不斷前移而達到給料目的。當物料通過槽體上的篩條時，較小料可透過篩條間隙而落下，不經過下道的破碎工序，起到篩分的效果。

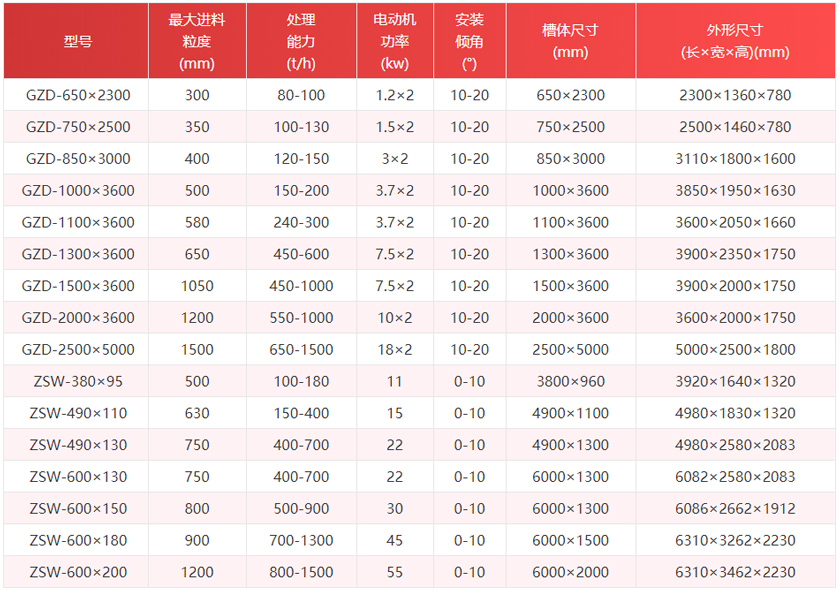

技術參數

礦用振動給料機使用條件

1、環境溫度不超過+40℃。

2、20±5℃時，周圍介質相對濕度不大于85%。

3、周圍沒有嚴重腐蝕及影響電器絕緣的介質。

礦用振動給料機安裝的施工工藝及要求

1、采用自動翻斗將礦石倒入礦倉,礦倉頂部設有重型格柵,格柵的縫隙為振動給料機所承受物料的粒度。

2、礦倉進料口與底部出料口有一定的距離,使礦倉受料后底部形成一定積料,對下落物料有一定的緩沖,以減小物料對振動給料機的沖擊,礦倉出料口底部的頂面與振動給料機槽底面距離須大于給料粒度1.5倍左右。

3、由于礦用振動給料機的槽面與槽框頂面的距離小于物料的粒度,須設置礦倉溜槽,以防止物料溢出槽框外。

4、棒條面與破碎機進料口要有一定的工藝落差,由于棒條振動給料機槽寬一般比破碎機進口寬度大。在振動給料機與破碎機之間設有破碎機收料溜槽,溜槽上大下稍小,以防止物料堵料。

5、破碎機進料口設置一頭固定的鐵鏈以減少物料對破碎機的沖擊。

6、振動給料機設篩下溜槽,破碎機下設出料溜槽,將物料給至同一皮帶機。
