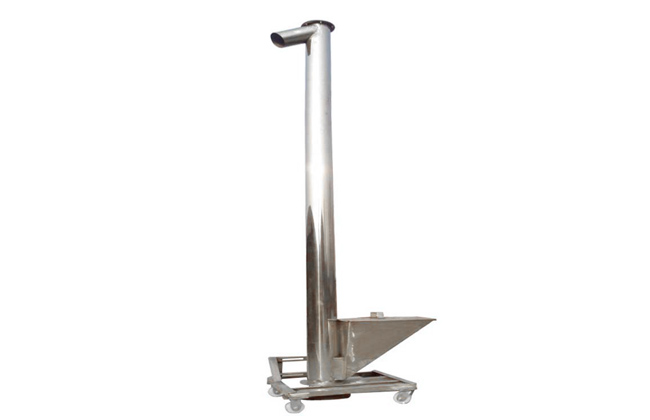

垂直立式螺旋輸送機

垂直立式螺旋輸送機輸送塑料顆粒

不銹鋼垂直立式螺旋輸送機輸送飼料

產品介紹

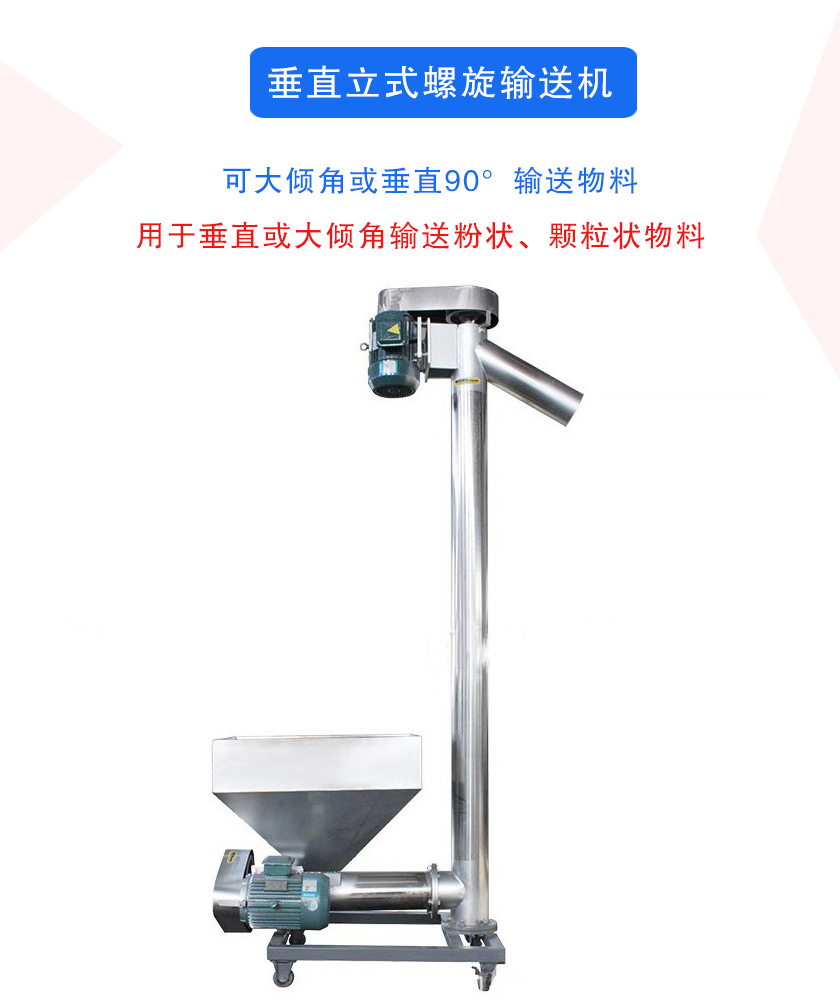

垂直立式螺旋輸送機主要用于垂直或大傾角輸送粉狀、顆粒狀物料，占地面積小、密閉輸送，進料口至出料口的距離，一般不超過6米，1/2米一檔，由用戶選定。

垂直立式螺旋輸送機強迫進料采用迂回進料型式，這種型式的進料口與垂直螺旋輸送機外殼成90°連接，適用于流動性差的物料。驅動裝置的布置上，一般有兩種布置型式，頂部驅動；適用于輸送高度低的場合，占地面積小；底部驅動，適合用于輸送高度高的場合，占地面積大。

行業應用

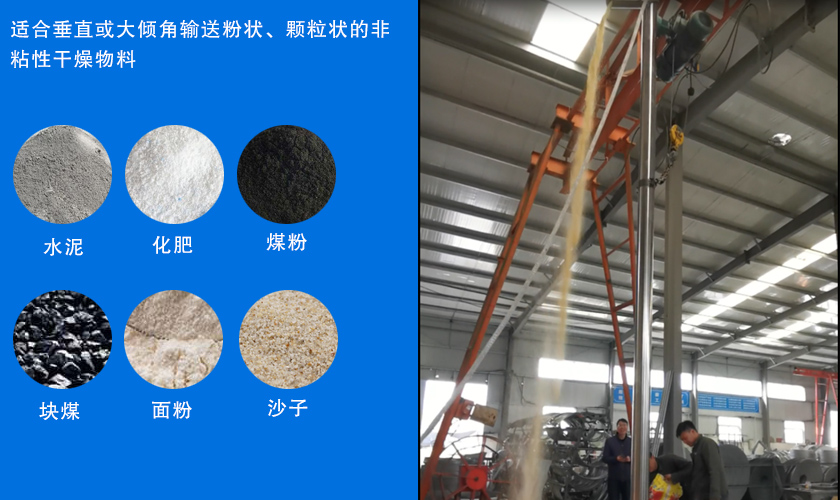

垂直立式螺旋輸送機適合垂直或大傾角輸送粉狀、顆粒狀的非粘性干燥物料，如水泥、化肥、煤粉、塊煤、面粉、沙子、灰渣等，管飯應用在建材、冶金、化工、采掘、煤灰、糧食、食品、醫藥等行業物料溫度一般不超過80℃，

突出優勢

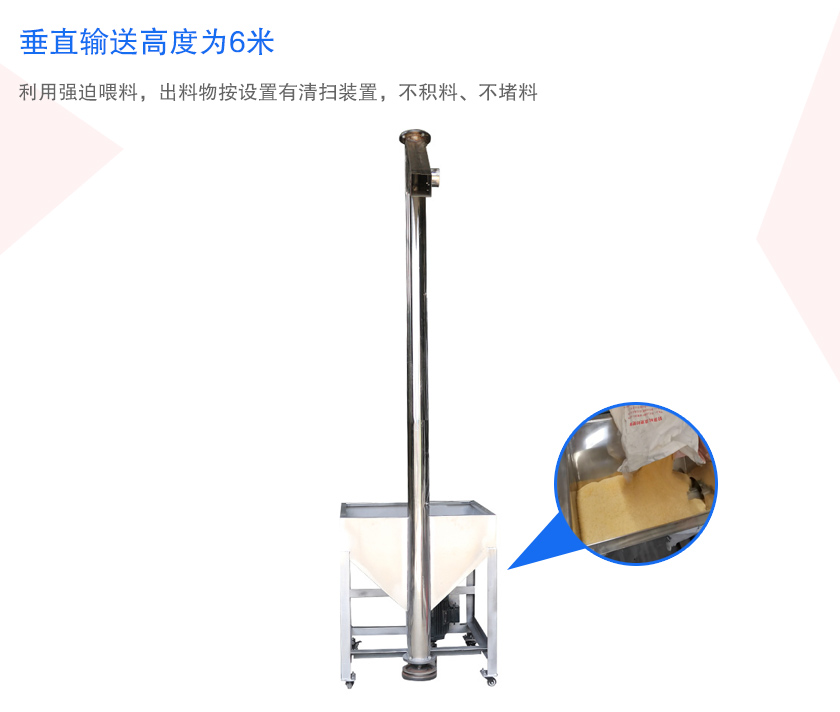

1、可大傾角或垂直90°輸送物料，占地面積小，垂直輸送高度為6米。

2、大功率振動電機（3.5kw-11kw），動力大，運行平穩、安全。

3、利用強迫喂料，出料物按設置有清掃裝置，不積料、不堵料。

4、外管采用無縫鋼管制作，端部采用法蘭互相連接成一體，鋼性好。

5、整個輸送過程是在密封狀態下完成，因此很少有粉塵飛揚等現象，改善了工作環境。

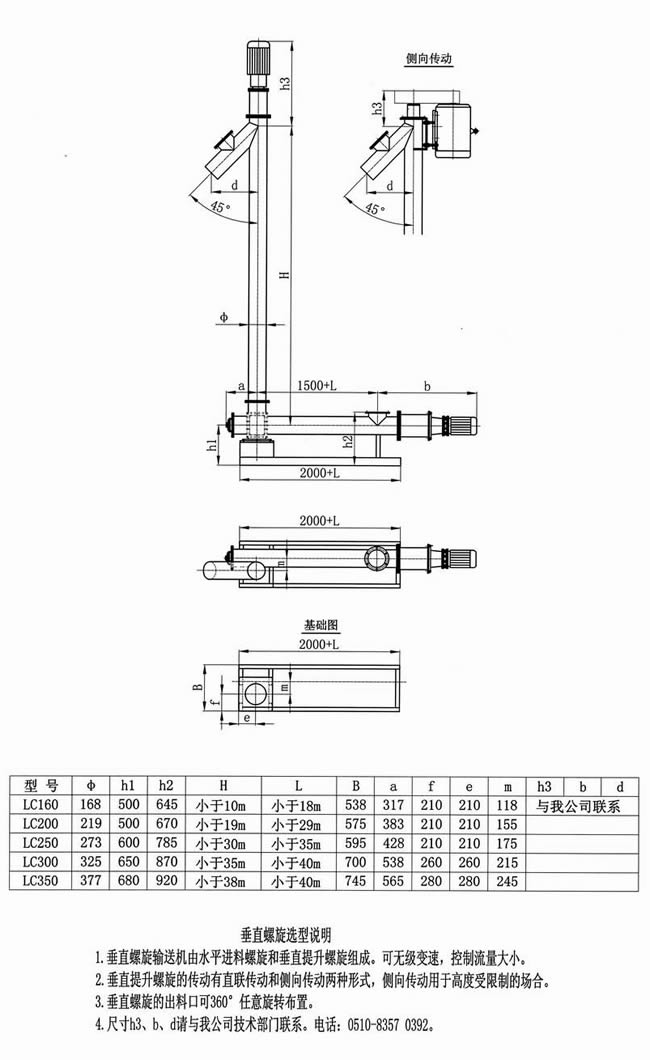

垂直立式螺旋輸送機結構圖紙

垂直立式螺旋輸送機由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成。

驅動裝置：由振動電機和減速機組成，驅動電機適用于380V、3相、50Hz，電機功率為7.5kw-11kw，它的防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不滲油。

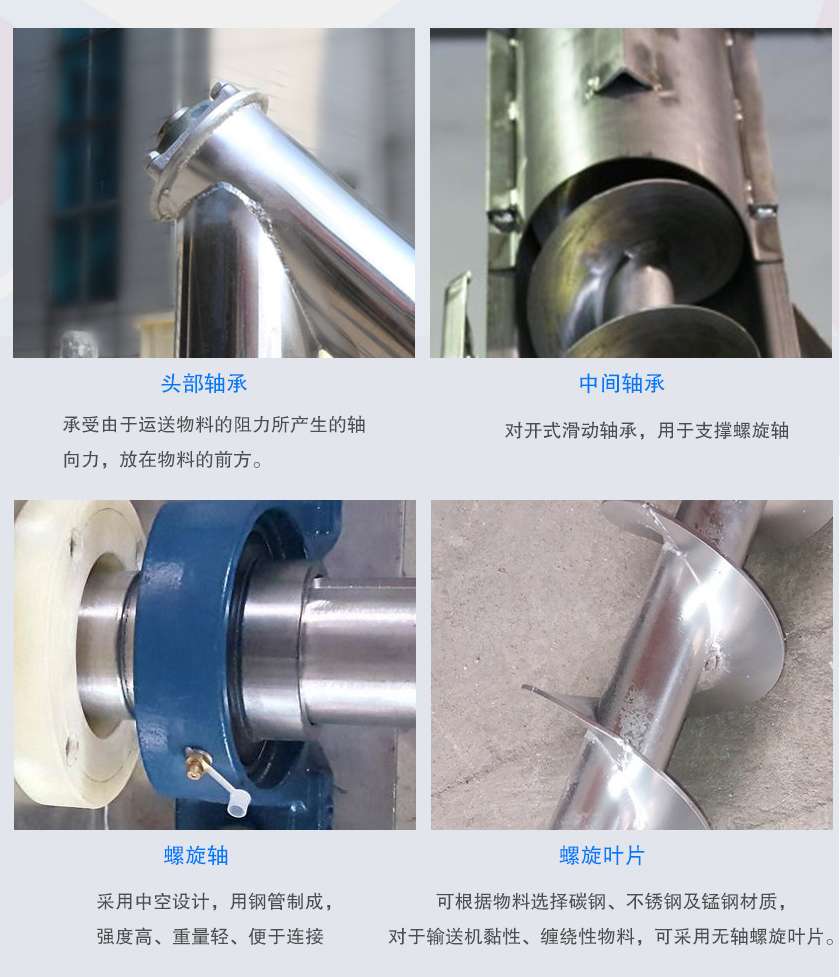

中間軸承分為分別是頭部軸承和中間軸承。

頭部軸承：止推軸承：承受由于運送物料的阻力所產生的軸向力，放在物料的前方。

中間軸承：對開式滑動軸承，用于支撐螺旋軸。

螺旋軸：采用中空設計，用鋼管制成，強度高、重量輕、便于連接。

螺旋葉片：可根據物料選擇碳鋼、不銹鋼及錳鋼材質，對于輸送機黏性、纏繞性物料，可采用無軸螺旋葉片。

工作原理

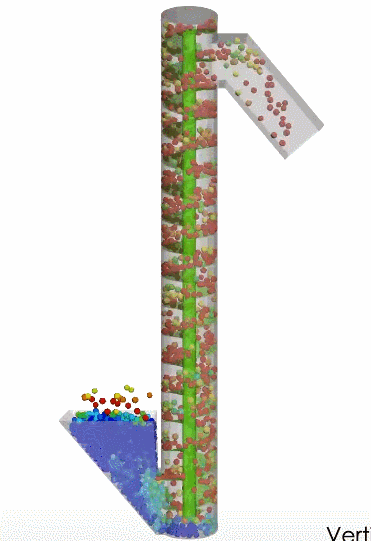

垂直立式螺旋輸送機是利用垂直圓形殼體內較高轉速螺旋體產生的離心力，借助物料與外殼的摩擦力，克服物料與螺旋表面之間的摩擦力、機物料自重引起的沿螺旋向下滑的分力使物料向上提升。

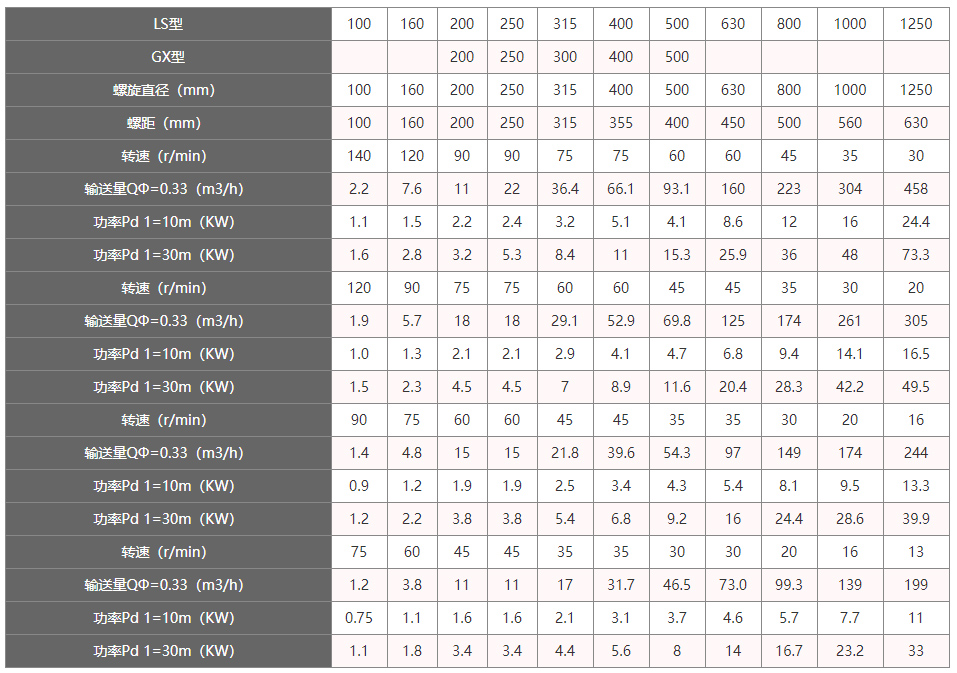

技術參數

現場案例
